一、Y416弹簧薄膜式减压阀的产品特点: Y416弹簧薄膜式减压阀主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能,本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。
二、Y416弹簧薄膜式减压阀主要零部件:
零件名称 |
零件材料 |
阀体 阀盖 底盖 |
WCB |
阀座 |
2Cr13 |
阀瓣 |
2Cr13 |
阀杆 |
2Cr13 |
缸套 |
2Cr13/25(镀硬铬) |
活塞 |
2Cr13 |
O型圈 |
丁晴橡胶 |
密封圈 |
丁晴橡胶 |
膜片 |
夹织物丁晴橡胶 |
调节弹簧 |
60Si2Mn |
三、Y416弹簧薄膜式减压阀外形尺寸:
公称通径DN |
外 形 尺 寸 |
|||
L |
H |
Hl |
||
1.6/2.5MPa |
4.0MPa |
|||
15 |
160 |
180 |
305 |
95 |
20 |
160 |
180 |
305 |
95 |
25 |
180 |
200 |
305 |
95 |
32 |
200 |
220 |
305 |
95 |
40 |
220 |
240 |
330 |
110 |
50 |
250 |
270 |
330 |
110 |
65 |
260 |
280 |
330 |
110 |
80 |
310 |
330 |
355 |
155 |
100 |
350 |
380 |
355 |
155 |
125 |
400 |
450 |
420 |
200 |
150 |
450 |
500 |
420 |
200 |
200 |
500 |
560 |
475 |
230 |
250 |
600 |
510 |
280 |
|
300 |
800 |
560 |
320 |

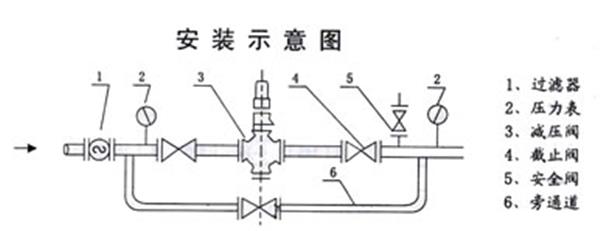

四、Y416弹簧薄膜式减压阀安装示意图:
